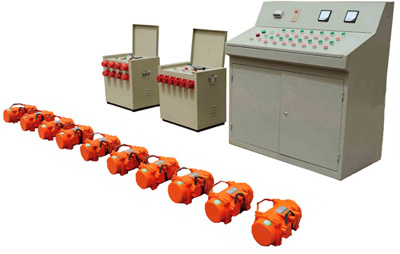

高频快装附着式振动器成套设备：
一、 工作原理及应用
BPDK变频电源是“AC-DC-AC”的逆变形式，是一种将380V、50HZ工频电源转换成380V—250V/150HZ~100HZ中频交流电源的设备。设计与制造使用日本富士电机公司与德国“POWER”公司高速微处理器和大功率“IGBT”专用模块，宽电压和EMC电磁兼容技术，具有非常高的精度和可靠性，能在恶劣环境下正常工作。使用于我厂专业面向建筑行业（高效）高频振动器和（低噪音长寿型）高频偏心式振动器的电源。具有可靠性高、噪音小、重量轻、节电、价格低廉，使用方便。再实际使用中可以非常显著的提高施工效率和工程质量。
二、 性能指标
2-1： 输出电压：3相380V、50HZ
输入电流：与实际输出功率有关
2-2：输出电压（1）：3相380V，150HZ
输出电压（2）：3相250V、100HZ
额定单路输出功率：2.2KVA（380V、150HZ）
额定单路输出电流：4.5A
2-3：工作方式：连续
2-4：冷却方式：风冷
三、工作条件：
3-1：环境温度-10℃-40℃
3-2：相对湿度≤98%
3-3：海拔高度≤1000米（超海拔使用需降低输出容量，参数待定）
四、使用要求：
4-1：输入电源：三相380V电源线截面≥2.5 mm²
4-2：输出电源：（按实际施工需要分二档）
A)三相380V150HZ每路额定电流≯5A
B)三相380V100HZ每路额定电流≯5A
4-3：配用本厂的高速电动工具在不同的工作频率下工作为恒力矩输出特性。
4-2：输出电源：（按实际施工需要分二档）
A）三相380V150HZ每路额定电流≯5A
B)三相380V100HZ每路额定电流≯5A
4-3：配用本厂的高速电动工具在不同的工作频率下工作为恒力矩输出特性。
4-4：输出电源导线建议使用≥1.5 mm²铜芯防水橡套线，连接长度＞35m,以免影响电器性能。
五：注意事项
5-1：本装置内使用了高压储能电容器和cmos电子元件，非专业人员请勿打开维修，以防触电和造成其它损失。
5-2：外壳必须可靠接地后，方可使用。
5-3：输出电器接入本装置前，应先检查绝缘，线路与电器是否完好。使用配套的专用防水接头，可靠联接后方可通电。
5-4：本装置的初次开机为软启动，56秒后全速工作。开机后的按钮启动，均为直接启动，这时应考虑启动电流。
5-5：输出频率变频，应在关机后进行。（开机转换无效）
5-6：配套本厂生产的高频振动器或振动棒才能保证性能指标和正常使用。
5-7：使用时应注意通风：防止高温（日晒）和水淋。
